Beta-Multiplier Bandgap

Beta-Multiplier Bandgap.

bmbg


🔗 Schematics

Show Tool Versions...

xschem: 3.4.6
ngspice: 44.2
magic: 8.3.541
netgen: 1.5.293
ihpopenpdk: dev


LVS

LVS-state: Netlists match uniquely.

🔗 LVS-report

SPECIFICATIONS

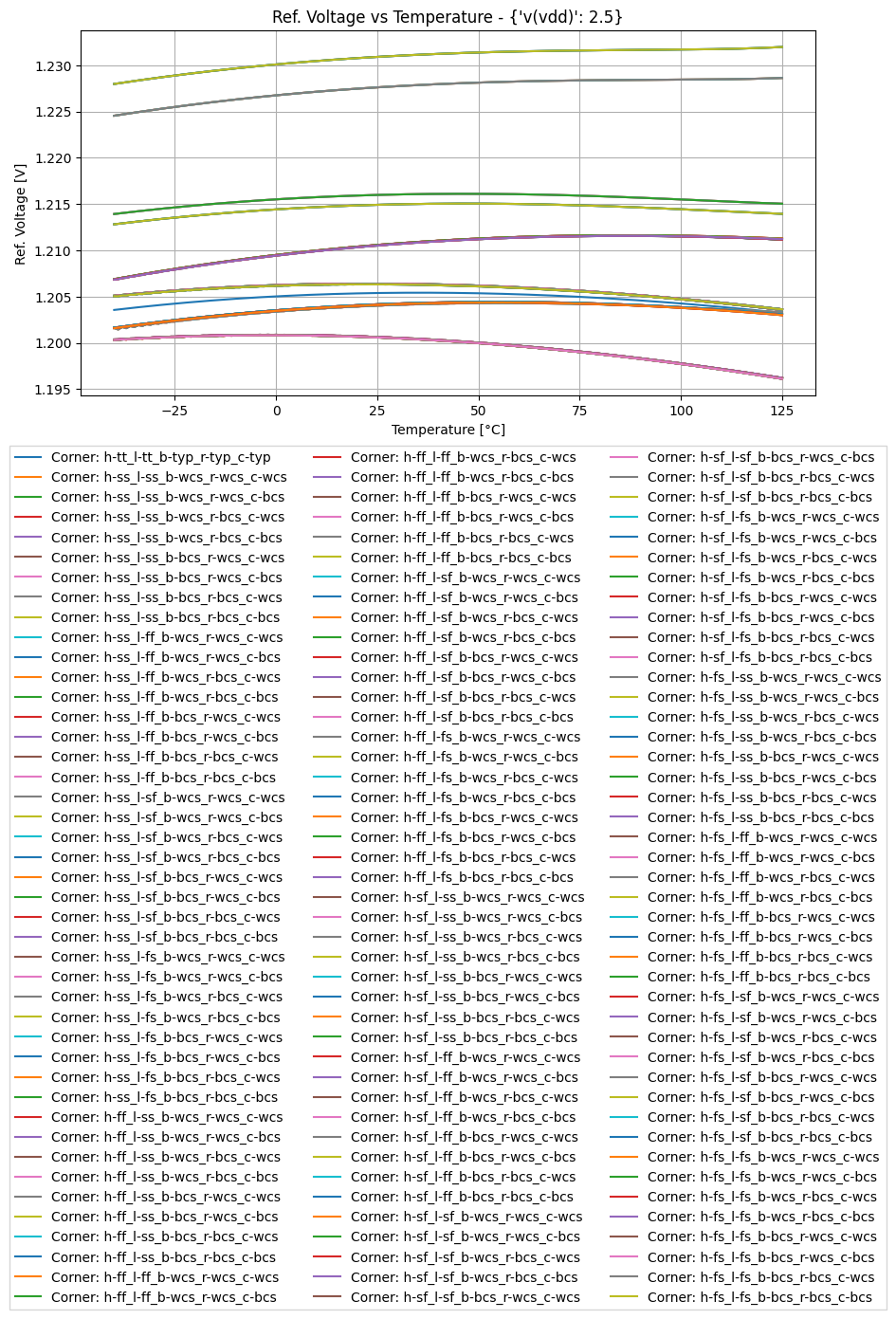

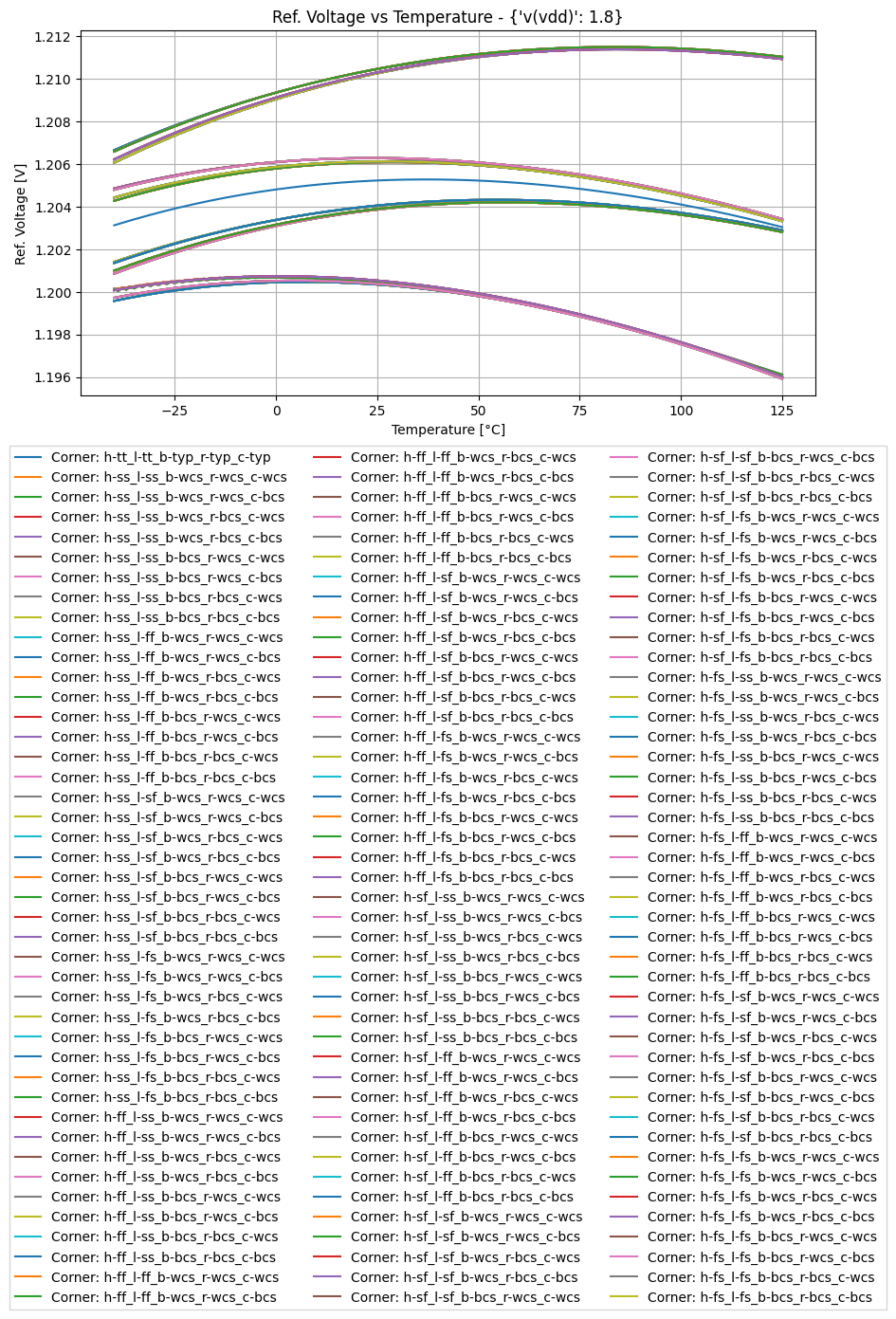

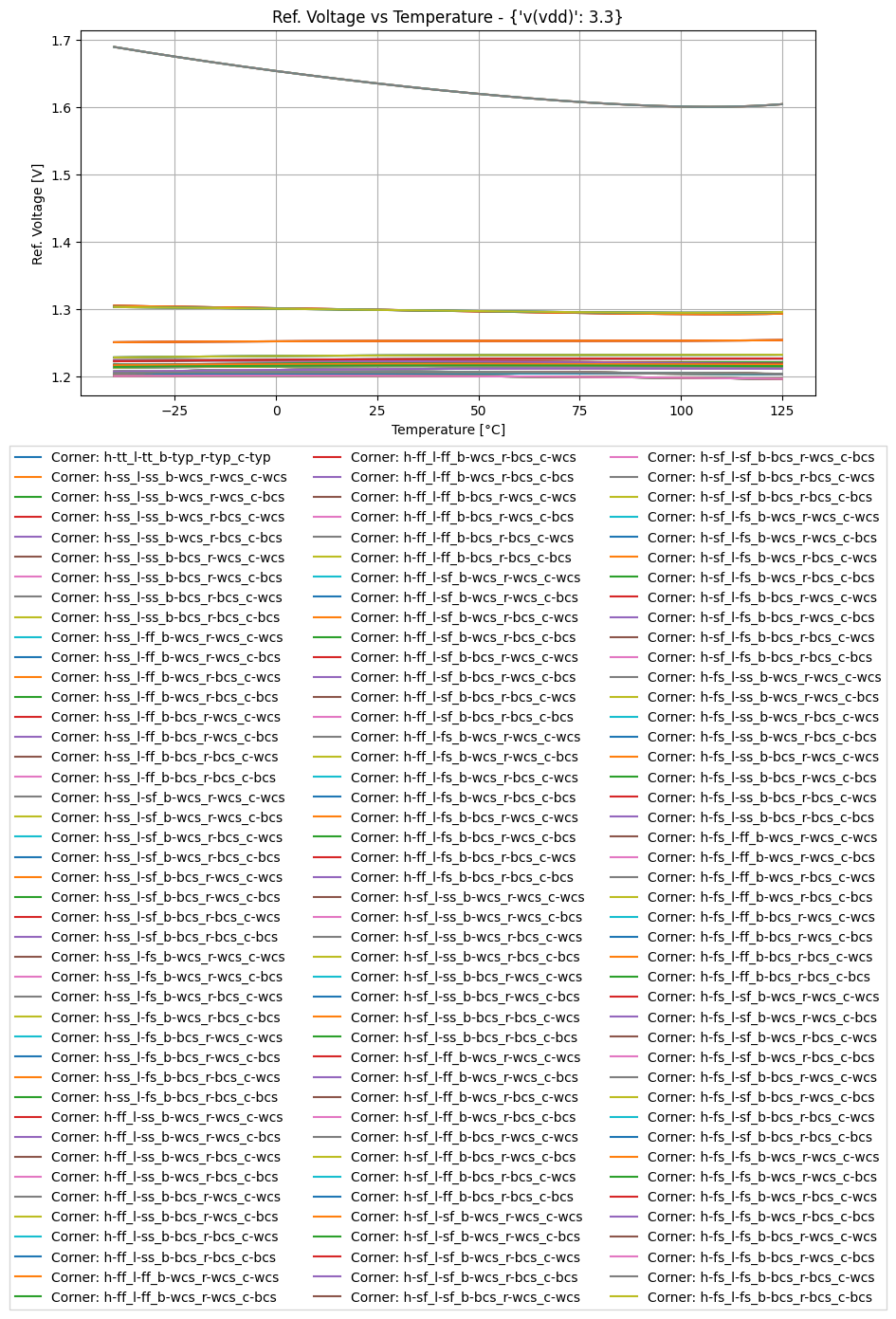

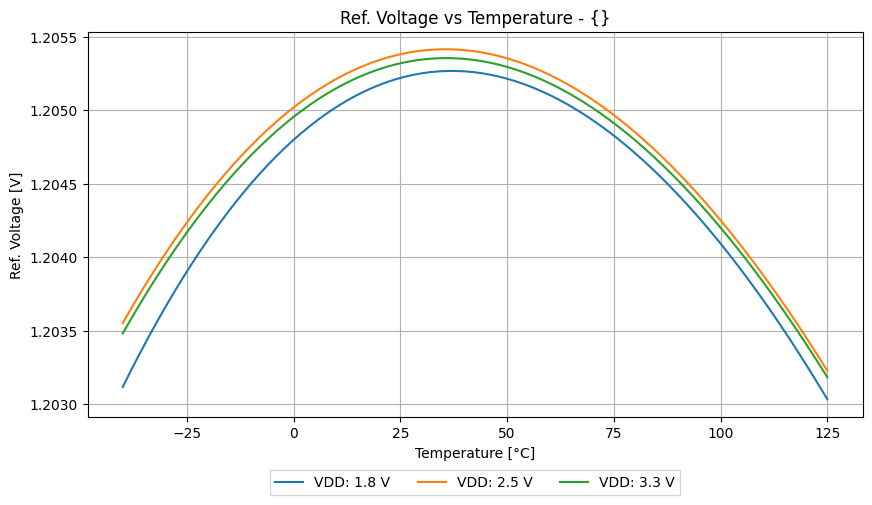

Reference Voltage Curvature vs Temperature

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.199 1.631 / 1.4 V 387/98.9664%/1.0336%/0.0%
Reference Voltage Curvature 0.0 / 2.08 88.941 / 250.0 mV 387/100.0%/0.0%/0.0%
Reference Voltage at 20°C 1 / 1.2 1.638 / 1.5 V 387/98.9664%/1.0336%/0.0%
Reference Voltage Sensitivity at 20°C -1200.0 / -703.423 42.92 / 1200.0 uV/°C 387/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -154.842 -81.924 / -70.0 uA 387/100.0%/0.0%/0.0%
Show specification violation details...

FAIL: Specification violation for parameter "Mean Reference Voltage":
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-ff_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-sf_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3

FAIL: Specification violation for parameter "Reference Voltage at 20°C":
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-ff_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-sf_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.1_bmbg/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-wcs/dc.csv Index:2 vsup:3.3

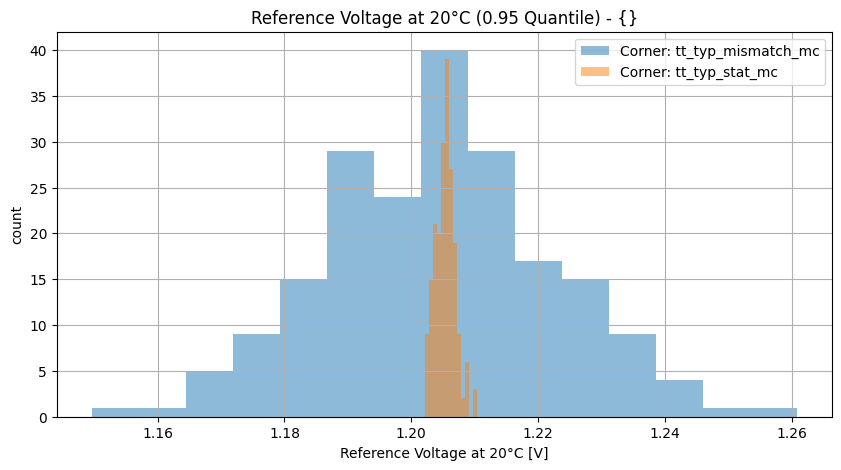

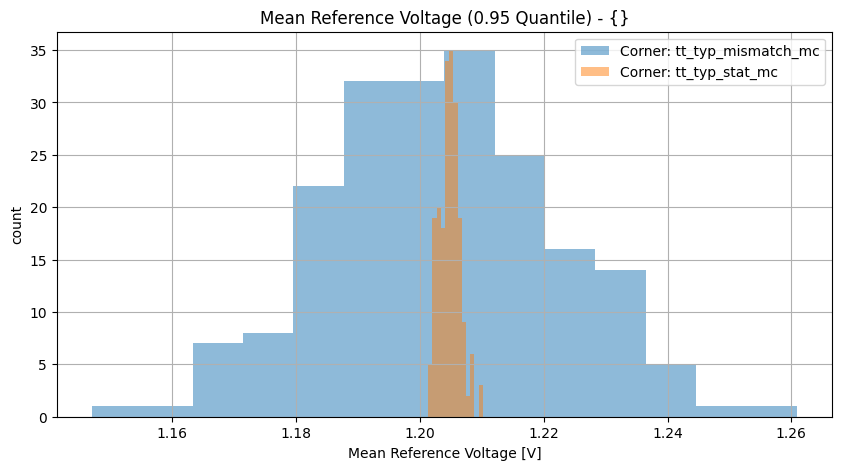

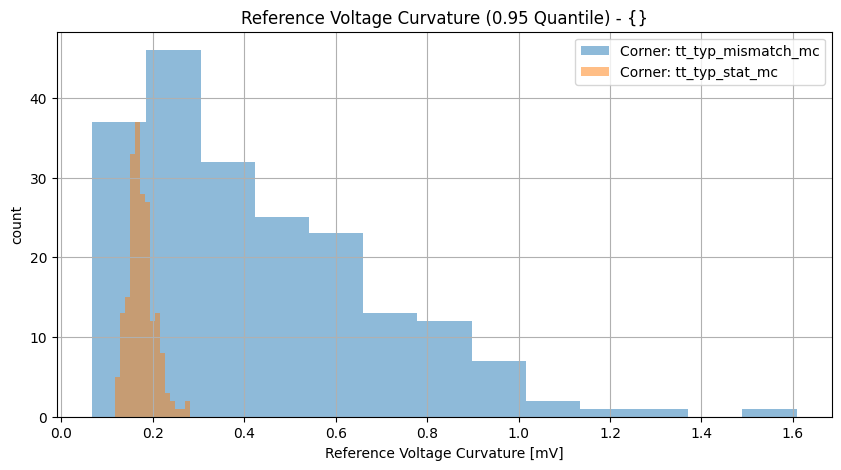

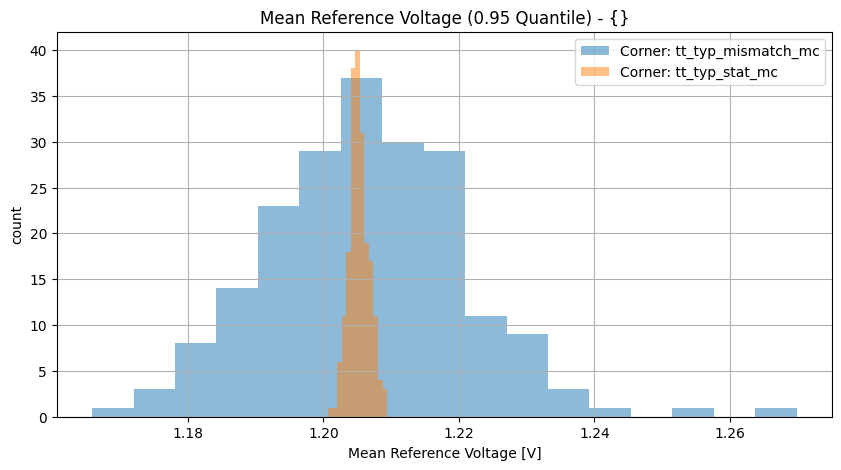

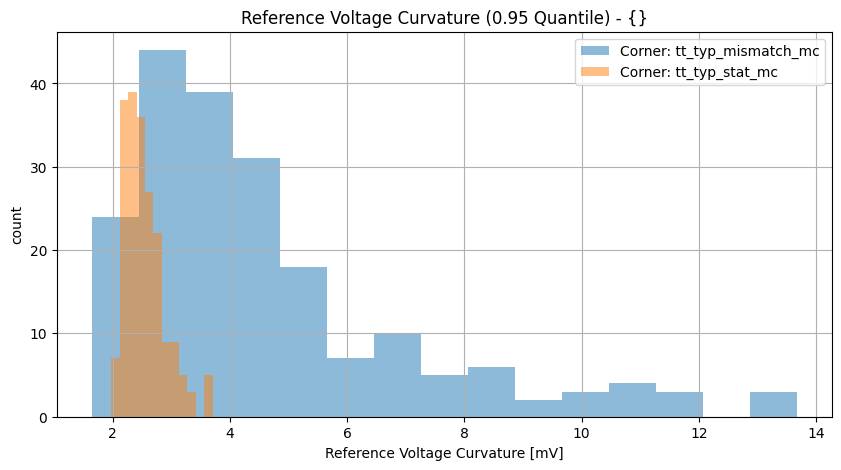

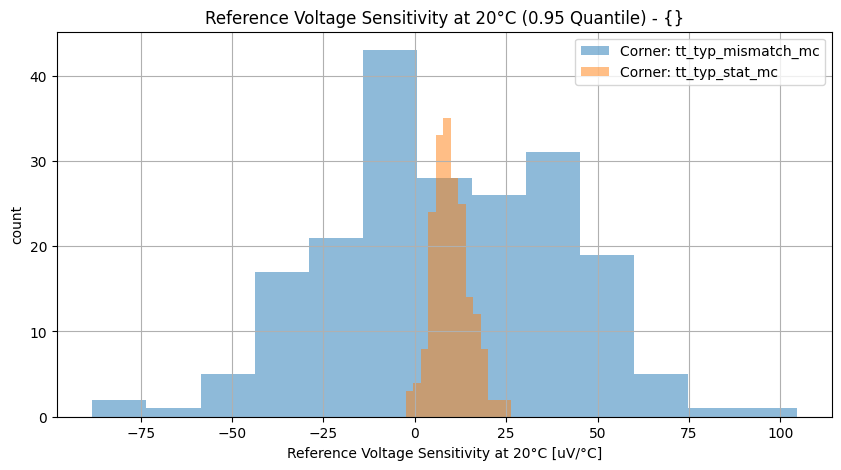

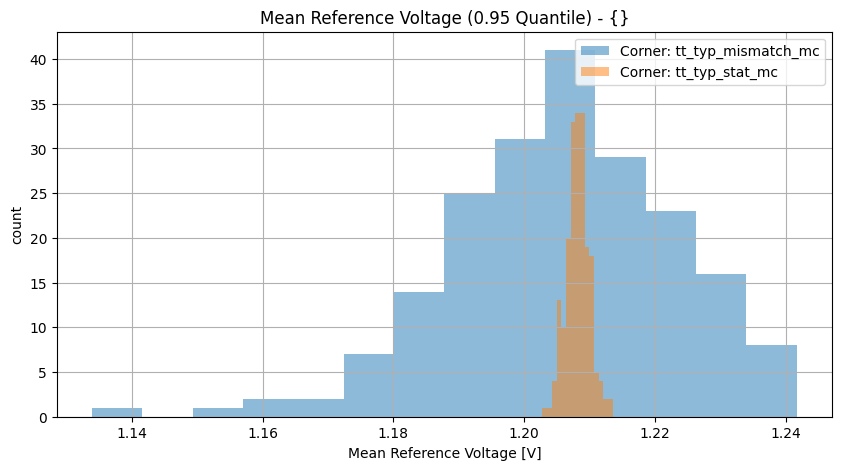

Reference Voltage Curvature vs Temperature (Monte Carlo)

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.147 1.261 / 1.4 V 400/100.0%/0.0%/0.0%

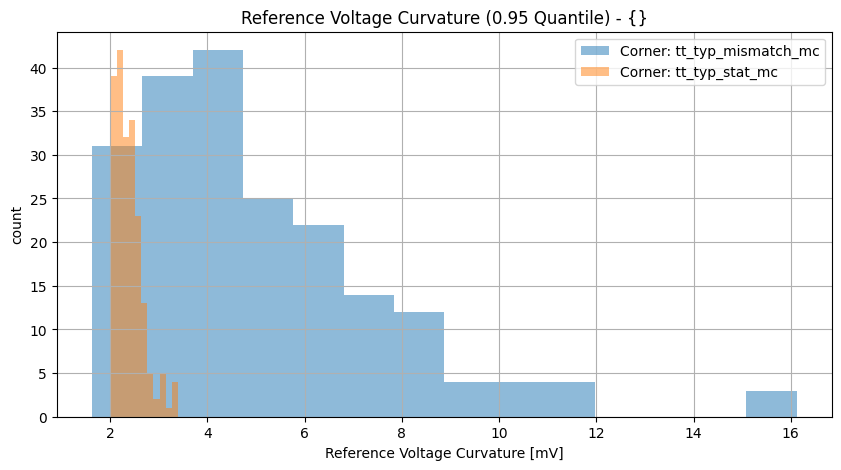

Reference Voltage Curvature 0.0 / 1.63 16.122 / 250.0 mV 400/100.0%/0.0%/0.0%

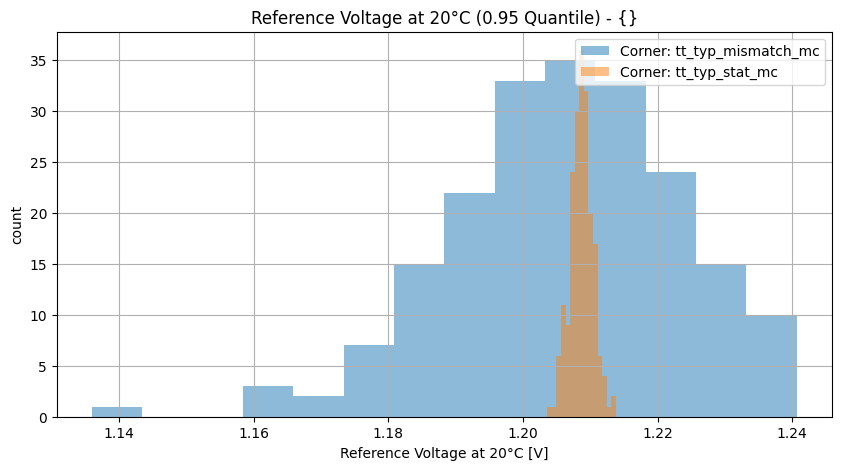

Reference Voltage at 20°C 1 / 1.15 1.261 / 1.4 V 400/100.0%/0.0%/0.0%

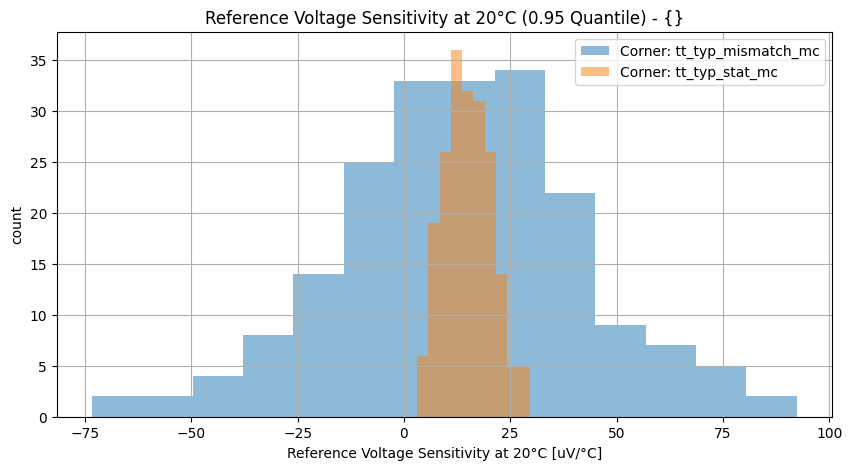

Reference Voltage Sensitivity at 20°C -1200.0 / -88.277 104.456 / 1200.0 uV/°C 400/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -106.992 -93.063 / -70.0 uA 400/100.0%/0.0%/0.0%

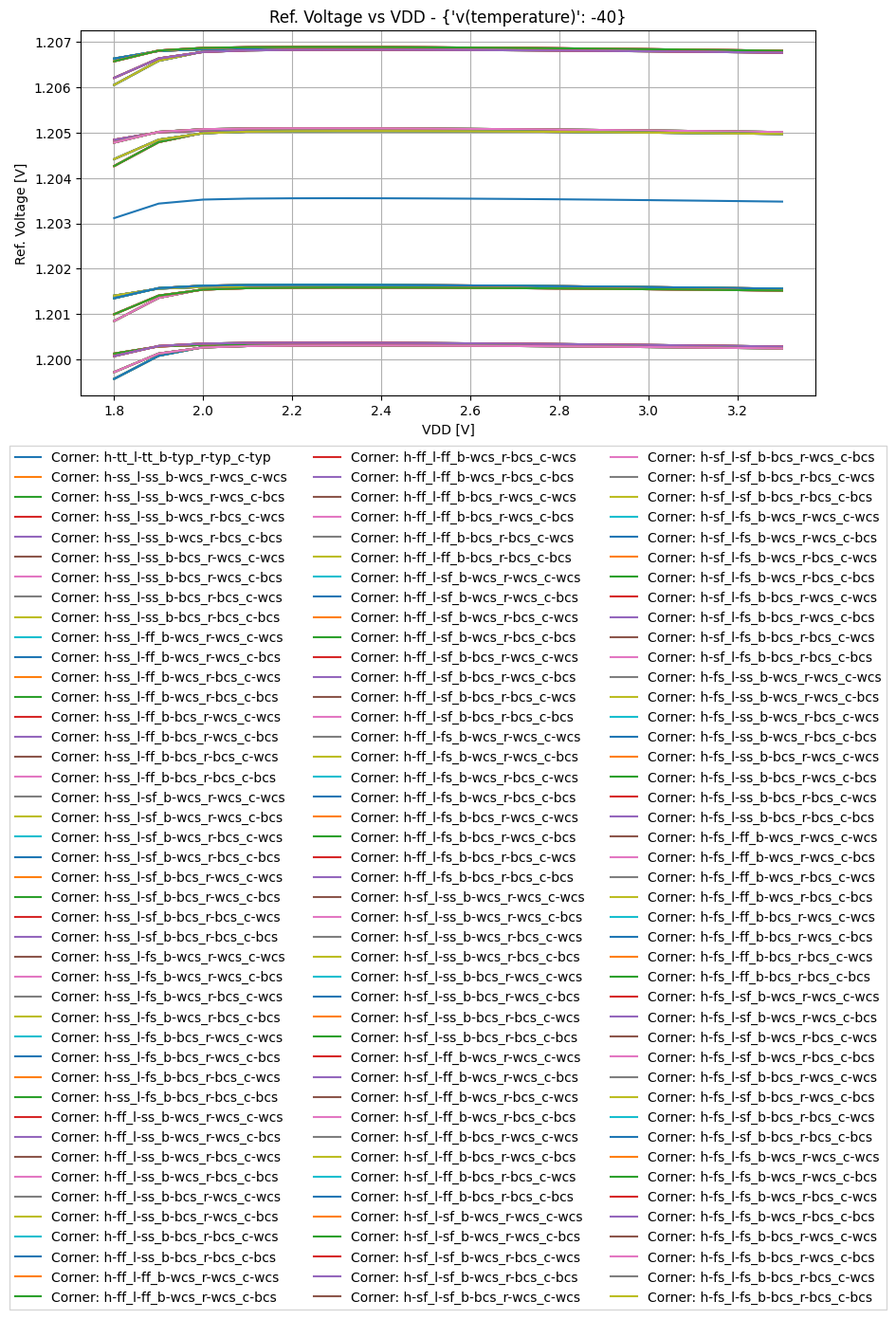

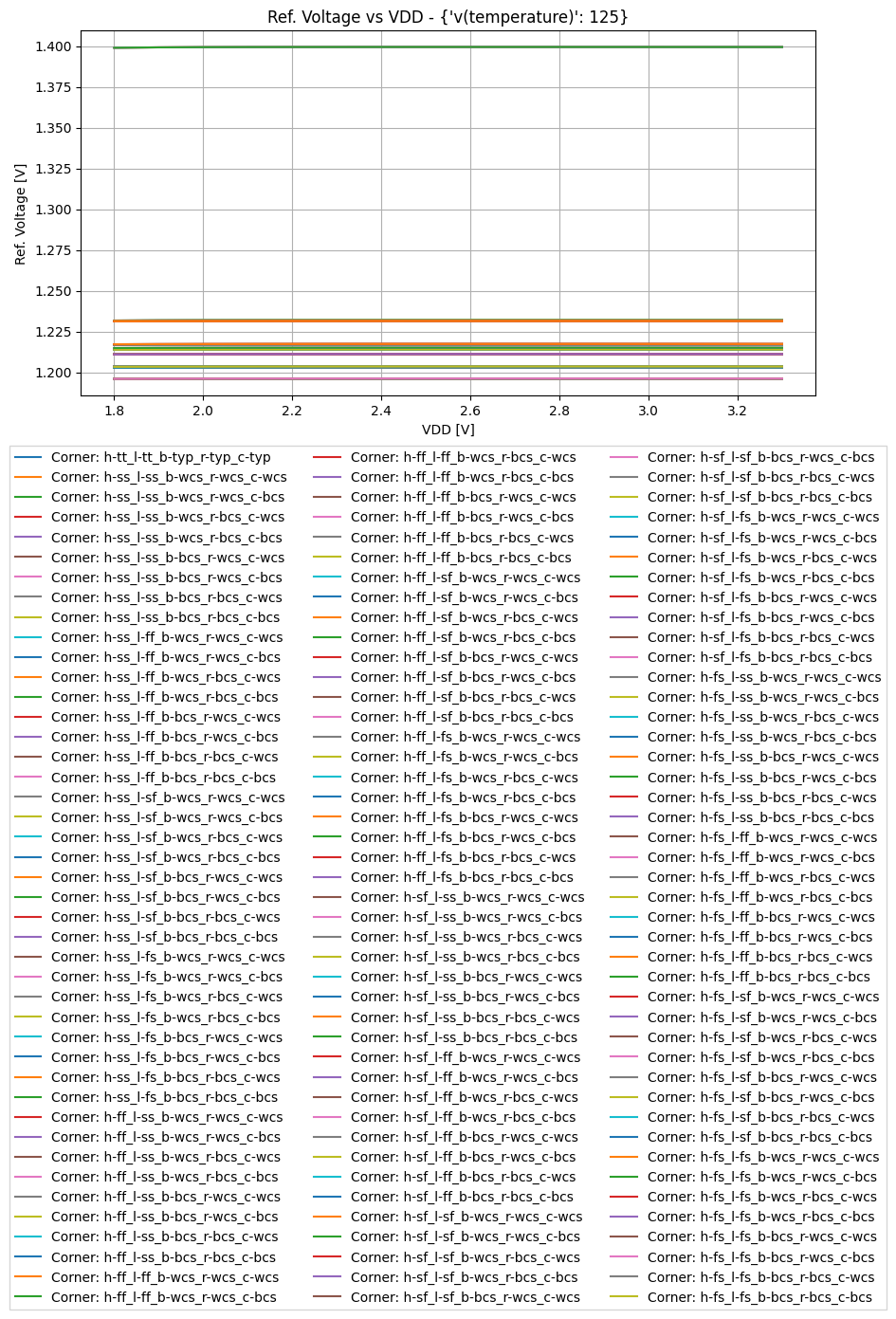

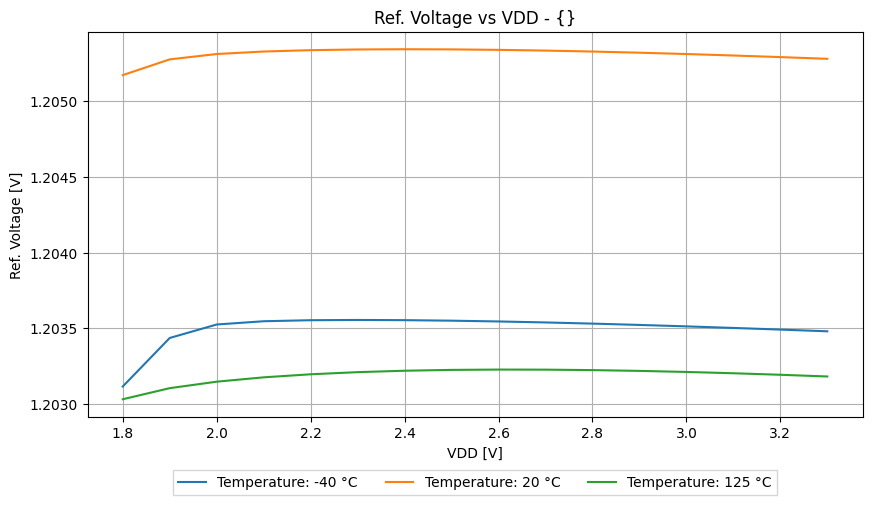

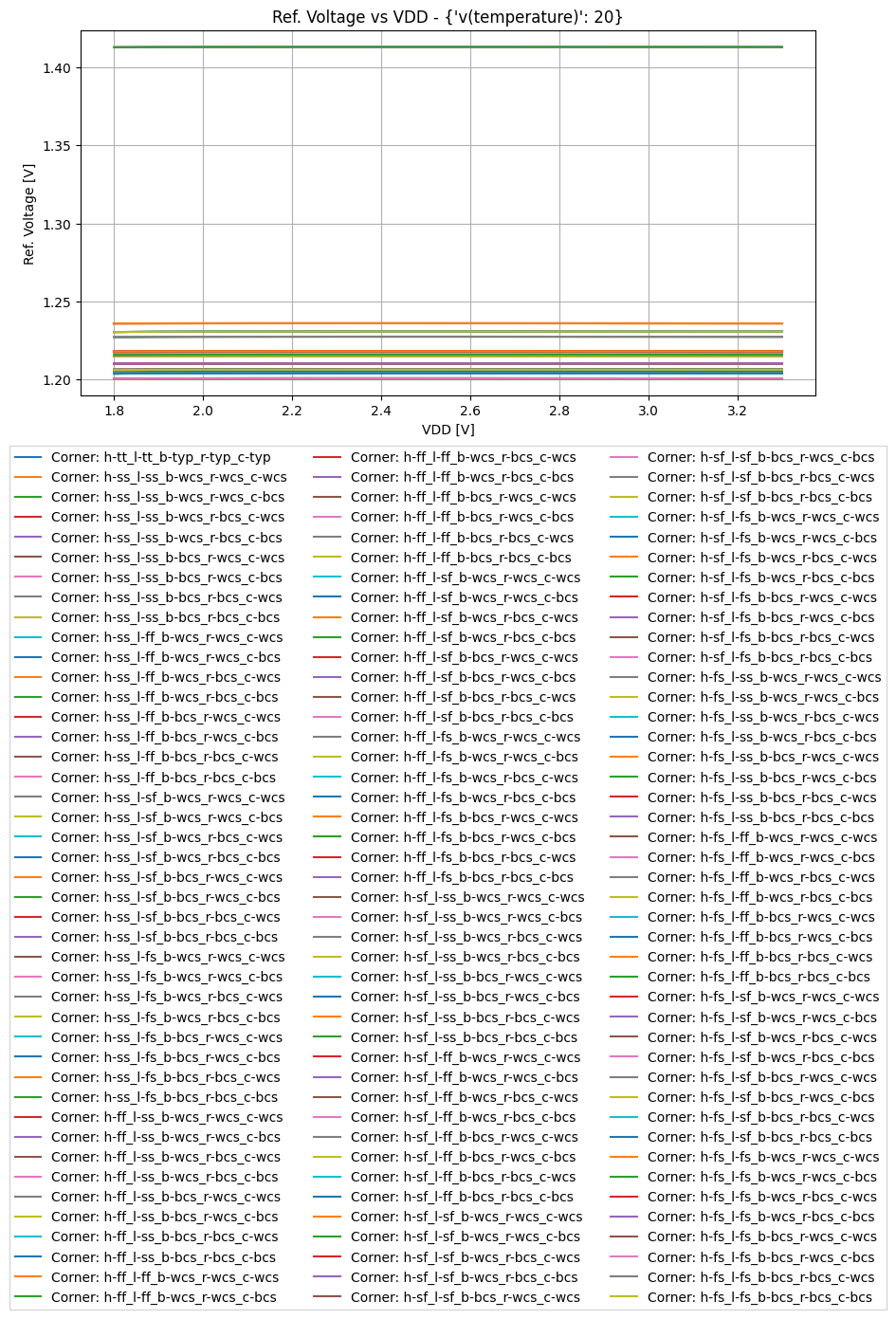

Reference Voltage Curvature vs VDD

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.196 1.236 / 1.4 V 379/100.0%/0.0%/0.0%
Reference Voltage Curvature 0.0 / 0.092 0.804 / 25.0 mV 387/100.0%/0.0%/0.0%
Reference Voltage at 3.3V 1 / 1.196 1.236 / 1.5 V 379/100.0%/0.0%/0.0%
Reference Voltage Sensitivity at 3.3V -20.0 / -0.147 -0.068 / 20.0 mV/V 387/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -142.618 -81.924 / -70.0 uA 387/100.0%/0.0%/0.0%

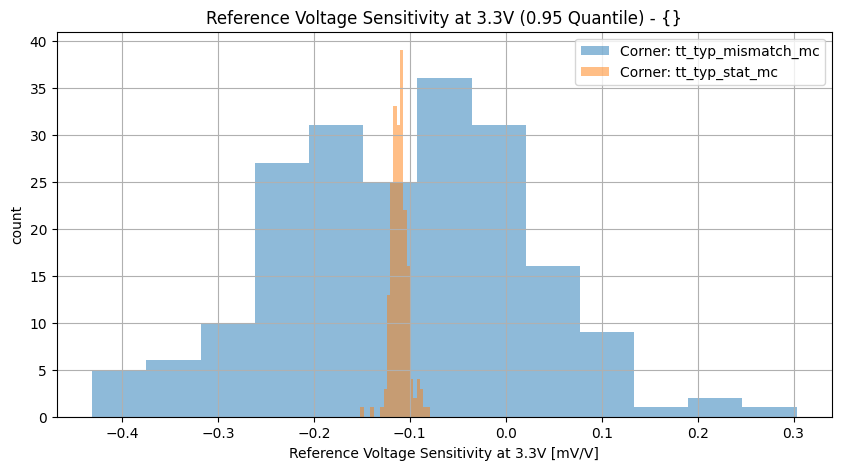

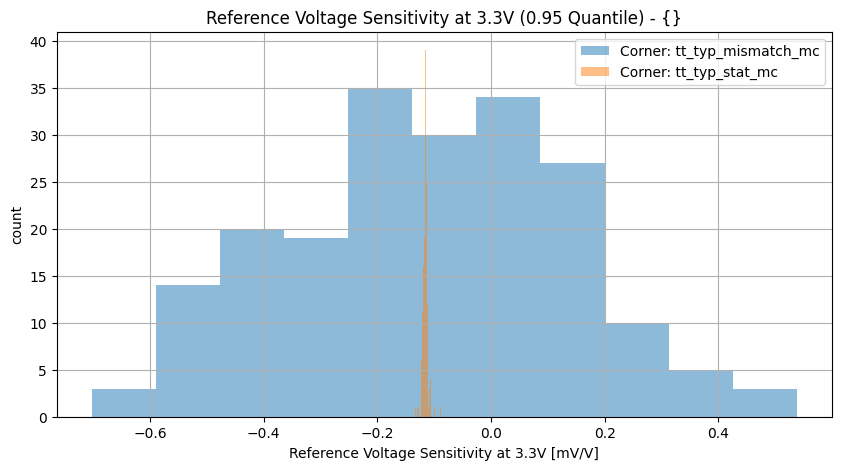

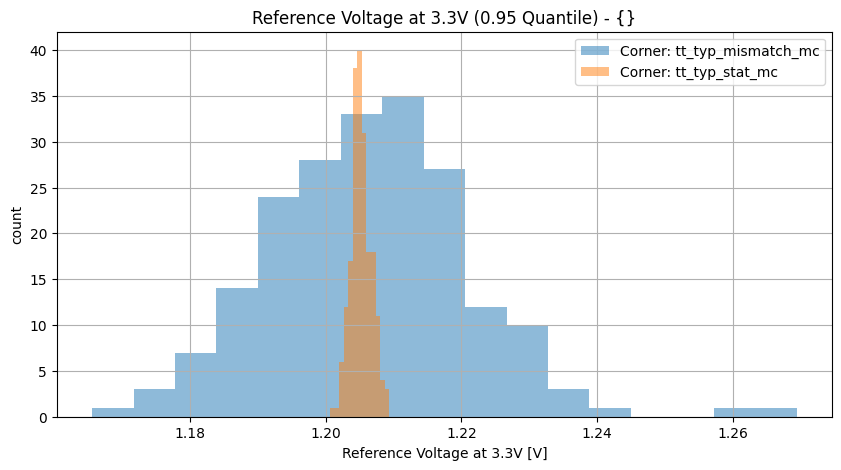

Reference Voltage Curvature vs VDD (Monte Carlo)

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.166 1.27 / 1.4 V 400/100.0%/0.0%/0.0%

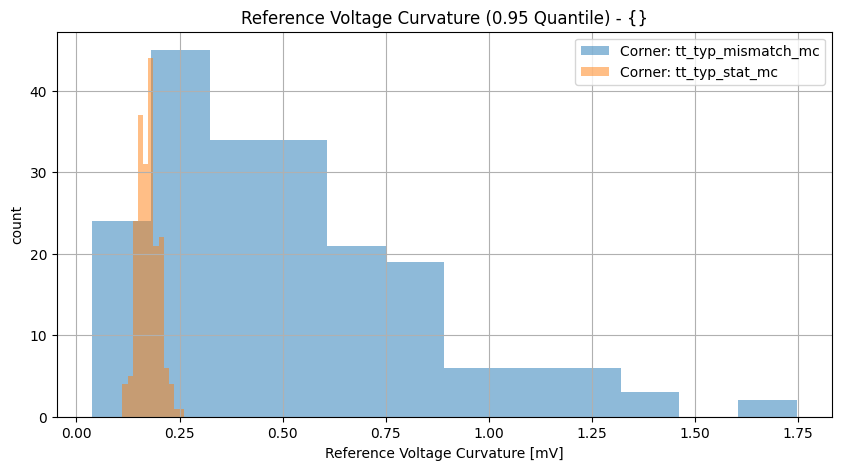

Reference Voltage Curvature 0.0 / 0.038 1.746 / 25.0 mV 400/100.0%/0.0%/0.0%

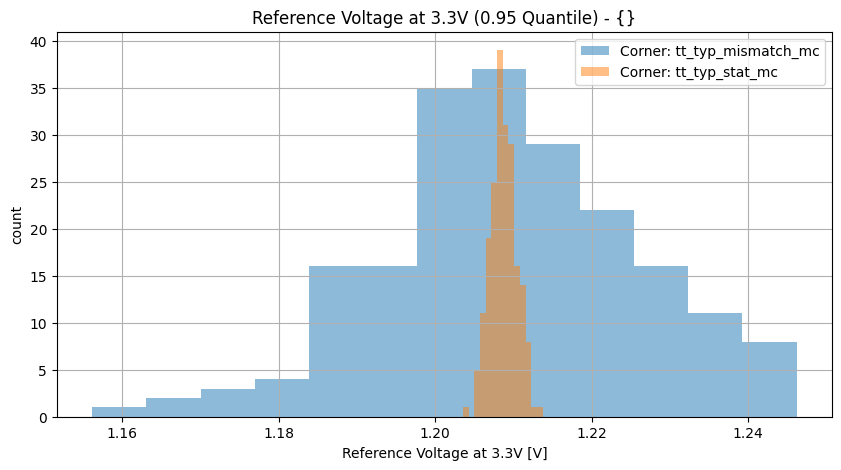

Reference Voltage at 3.3V 1 / 1.166 1.269 / 1.4 V 400/100.0%/0.0%/0.0%
Reference Voltage Sensitivity at 3.3V -20.0 / -0.702 0.538 / 20.0 mV/V 400/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -111.4 -98.802 / -70.0 uA 400/100.0%/0.0%/0.0%

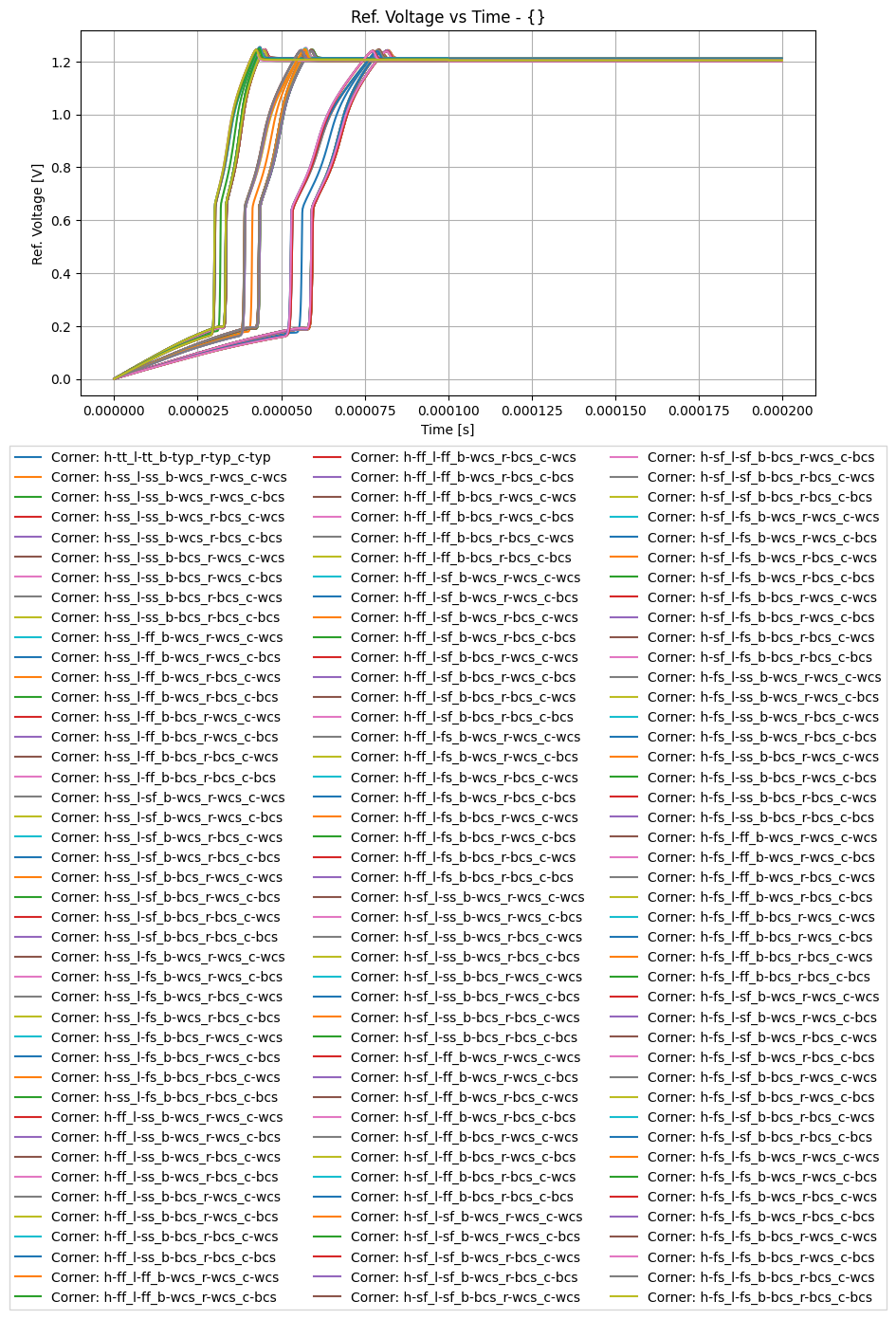

Transient Startup Specification

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Startup Time 0.0 / 30.002 3000000.0 / 60.0 us 516/75.0%/25.0%/0.0%
Show specification violation details...

FAIL: Specification violation for parameter "Startup Time":
FAIL: group:h-tt_l-tt_b-typ_r-typ_c-typ file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-tt_l-tt_b-typ_r-typ_c-typ/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ss_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-ff_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-sf_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ss_l-fs_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ss_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-ff_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-sf_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-ff_l-fs_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ss_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-ff_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-sf_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-sf_l-fs_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-fs_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-fs_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-fs_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-fs_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-fs_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg/batch_0/h-fs_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3

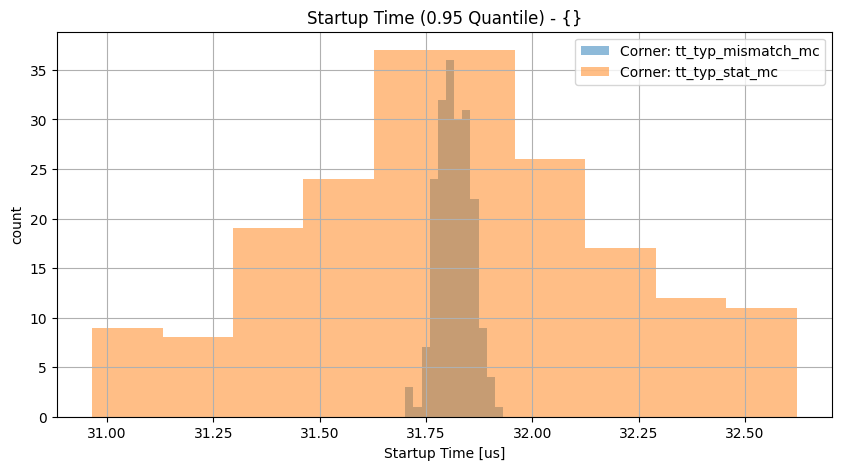

Transient Startup Specification (Monte Carlo)

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Startup Time 0.0 / 30.965 32.622 / 60.0 us 400/100.0%/0.0%/0.0%

Reference Voltage Noise Specification

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Output Noise at 10 Hz 0.0 / 11.65 12.559 / 100.0 uV/sqrt(Hz) 129/100.0%/0.0%/0.0%
Output Noise at 10 kHz 0.0 / 0.327 0.35 / 50.0 uV/sqrt(Hz) 129/100.0%/0.0%/0.0%

PSRR+ Specification

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
PSRR+ at 10 Hz -120 / -79.358 -78.19 / -40 dB 129/100.0%/0.0%/0.0%
PSRR+ at 10 MHz -10 / 2.839 3.737 / 20 dB 129/100.0%/0.0%/0.0%

PSRR+ Specification (Monte Carlo)

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
PSRR+ at 10 Hz -120 / -108.864 -62.298 / -40 dB 400/100.0%/0.0%/0.0%
PSRR+ at 10 MHz -10 / 2.702 3.957 / 20 dB 400/100.0%/0.0%/0.0%

Reference Voltage Curvature vs Temperature [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.202 3.053 / 1.4 V 387/99.2248%/0.7752%/0.0%
Reference Voltage Curvature 0.0 / 1.851 113.987 / 250.0 mV 387/100.0%/0.0%/0.0%
Reference Voltage at 20°C 1 / 1.203 3.07 / 1.5 V 387/99.2248%/0.7752%/0.0%
Reference Voltage Sensitivity at 20°C -1200.0 / -660.546 48.627 / 1200.0 uV/°C 387/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -358.117 -81.576 / -70.0 uA 387/99.2248%/0.7752%/0.0%
Show specification violation details...

FAIL: Specification violation for parameter "Mean Reference Voltage":
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-bcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-ff_b-bcs_r-wcs_c-bcs/dc.csv Index:1 vsup:2.5
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-bcs/dc.csv Index:2 vsup:3.3

FAIL: Specification violation for parameter "Reference Voltage at 20°C":
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-bcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-ff_b-bcs_r-wcs_c-bcs/dc.csv Index:1 vsup:2.5
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-bcs/dc.csv Index:2 vsup:3.3

FAIL: Specification violation for parameter "Max. Supply Current":
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-bcs/dc.csv Index:2 vsup:3.3
FAIL: group:h-ff_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-ff_b-bcs_r-wcs_c-bcs/dc.csv Index:1 vsup:2.5
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.1_bmbg_ext/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-bcs/dc.csv Index:2 vsup:3.3


Reference Voltage Curvature vs Temperature (Monte Carlo) [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.134 1.242 / 1.4 V 400/100.0%/0.0%/0.0%
Reference Voltage Curvature 0.0 / 1.647 24.346 / 250.0 mV 400/100.0%/0.0%/0.0%
Reference Voltage at 20°C 1 / 1.136 1.241 / 1.4 V 400/100.0%/0.0%/0.0%
Reference Voltage Sensitivity at 20°C -1200.0 / -73.337 92.368 / 1200.0 uV/°C 400/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -107.055 -90.775 / -70.0 uA 400/100.0%/0.0%/0.0%

Reference Voltage Curvature vs VDD [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.199 1.236 / 1.4 V 380/100.0%/0.0%/0.0%
Reference Voltage Curvature 0.0 / 0.095 0.815 / 25.0 mV 380/100.0%/0.0%/0.0%
Reference Voltage at 3.3V 1 / 1.199 1.236 / 1.5 V 387/100.0%/0.0%/0.0%
Reference Voltage Sensitivity at 3.3V -20.0 / -0.177 -0.053 / 20.0 mV/V 387/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -144.174 -81.576 / -70.0 uA 387/100.0%/0.0%/0.0%

Reference Voltage Curvature vs VDD (Monte Carlo) [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Mean Reference Voltage 1 / 1.156 1.246 / 1.4 V 400/100.0%/0.0%/0.0%
Reference Voltage Curvature 0.0 / 0.067 1.608 / 25.0 mV 400/100.0%/0.0%/0.0%
Reference Voltage at 3.3V 1 / 1.156 1.246 / 1.4 V 400/100.0%/0.0%/0.0%
Reference Voltage Sensitivity at 3.3V -20.0 / -0.431 0.303 / 20.0 mV/V 400/100.0%/0.0%/0.0%
Max. Supply Current -160.0 / -110.051 -97.475 / -70.0 uA 400/100.0%/0.0%/0.0%

Transient Startup Specification [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Startup Time 0.0 / 30.146 3000000.0 / 60.0 us 516/75.0%/25.0%/0.0%
Show specification violation details...

FAIL: Specification violation for parameter "Startup Time":
FAIL: group:h-tt_l-tt_b-typ_r-typ_c-typ file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-tt_l-tt_b-typ_r-typ_c-typ/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ss_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ss_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-ff_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-ff_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-sf_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-sf_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ss_l-fs_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ss_l-fs_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ss_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ss_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-ff_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-ff_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-sf_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-sf_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-ff_l-fs_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-ff_l-fs_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ss_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ss_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-ff_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-ff_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-sf_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-sf_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-wcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-wcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-wcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-bcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-bcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-bcs_r-bcs_c-wcs/tran.csv Index:3
FAIL: group:h-sf_l-fs_b-bcs_r-bcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-sf_l-fs_b-bcs_r-bcs_c-bcs/tran.csv Index:3
FAIL: group:h-fs_l-ss_b-wcs_r-wcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-fs_l-ss_b-wcs_r-wcs_c-wcs/tran.csv Index:3
FAIL: group:h-fs_l-ss_b-wcs_r-wcs_c-bcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-fs_l-ss_b-wcs_r-wcs_c-bcs/tran.csv Index:3
FAIL: group:h-fs_l-ss_b-wcs_r-bcs_c-wcs file:work/sim/bmbg/bmbg_tb.5_bmbg_ext/batch_0/h-fs_l-ss_b-wcs_r-bcs_c-wcs/tran.csv Index:3


Transient Startup Specification (Monte Carlo) [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Startup Time 0.0 / 30.742 32.98 / 60.0 us 400/100.0%/0.0%/0.0%

Reference Voltage Noise Specification [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
Output Noise at 10 Hz 0.0 / 11.681 12.799 / 100.0 uV/sqrt(Hz) 129/100.0%/0.0%/0.0%
Output Noise at 10 kHz 0.0 / 0.327 0.358 / 50.0 uV/sqrt(Hz) 129/100.0%/0.0%/0.0%

PSRR+ Specification [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
PSRR+ at 10 Hz -120 / -81.321 -76.513 / -40 dB 129/100.0%/0.0%/0.0%
PSRR+ at 10 MHz -10 / 3.254 4.187 / 20 dB 129/100.0%/0.0%/0.0%

PSRR+ Specification (Monte Carlo) [PEX]

Parameter Min (Spec. / Sim.) Max (Sim. / Spec.) Unit Checks (total/pass/fail/NaN) Comment
PSRR+ at 10 Hz -120 / -108.813 -65.233 / -40 dB 400/100.0%/0.0%/0.0%
PSRR+ at 10 MHz -10 / 2.859 4.457 / 20 dB 400/100.0%/0.0%/0.0%

PERFORMANCE CHARACTERISTICS

Voltage Curvature vs Temperature Performance

xyplot_42be6cec570210b90f77315d6078bc75_408e9425652cb1b3a27f3436f51041d7
xyplot_b4aa67cd4394dc480105965c5bc2b91d_408e9425652cb1b3a27f3436f51041d7
...
xyplot_43fff87f40bcbea43ff11ebe7a0b542f_408e9425652cb1b3a27f3436f51041d7

...
xyplot_70fe49c322952ed9a64cdcfea07f1138_408e9425652cb1b3a27f3436f51041d7

Voltage Curvature vs Temperature Performance (Monte Carlo)

histplot_vref_meangroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__4bad6d1905fbbefa1d385e2bb6476bdd
histplot_vref_ppgroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__4bad6d1905fbbefa1d385e2bb6476bdd
histplot_vref_t20group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__4bad6d1905fbbefa1d385e2bb6476bdd
histplot_vref_tc20group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__4bad6d1905fbbefa1d385e2bb6476bdd

Voltage Curvature vs VDD Performance

xyplot_121294bcea0f7dd5e77eacbee35d1efc_b514126e73434c996f08232d677809c8
xyplot_a9e6a6edcdddea164b2e2ca94e639c67_b514126e73434c996f08232d677809c8
...
xyplot_9a0dc97ec7b72d58667df9e1959c1208_b514126e73434c996f08232d677809c8

...
xyplot_32bb72295e1379678f43571fd8d9a266_b514126e73434c996f08232d677809c8

Voltage Curvature vs VDD Performance (Monte Carlo)

histplot_vref_meangroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__74e752a5f239baa9fb3dbba97862329f
histplot_vref_ppgroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__74e752a5f239baa9fb3dbba97862329f
histplot_vref_3v3group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__74e752a5f239baa9fb3dbba97862329f
histplot_vref_tc3v3group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__74e752a5f239baa9fb3dbba97862329f

Transient Startup Performance

xyplot_0473245ead59ac770e77248d692520ef_f8344a537a57c7b99614d598a00c38f6

Transient Startup Performance (Monte Carlo)

histplot_startup_tgroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__eea99a3fef46309d8b190a99e2d1f21d

Voltage Curvature vs Temperature Performance (Monte Carlo) [PEX]

histplot_vref_meangroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__ed81016942202407dd031a0d5a690811
histplot_vref_ppgroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__ed81016942202407dd031a0d5a690811
histplot_vref_t20group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__ed81016942202407dd031a0d5a690811
histplot_vref_tc20group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__ed81016942202407dd031a0d5a690811

Voltage Curvature vs VDD Performance (Monte Carlo) [PEX]

histplot_vref_meangroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__7cfc739290794806c30719776e97637b
histplot_vref_ppgroup_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__7cfc739290794806c30719776e97637b
histplot_vref_3v3group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__7cfc739290794806c30719776e97637b
histplot_vref_tc3v3group_('tt_typ_stat_mc',-2),('tt_typ_mismatch_mc',_-2)__7cfc739290794806c30719776e97637b
